Bê tông cốt thép (BTCT) là một vào các loại vật liệu composite phối kết hợp bởi bê tông cũng tương tự thép, trong một vài số đó bê tông cũng tương tự thép cùng tham gia chịu lực. Trong dầm đặt cốt thép dọc cũng tương tự cốt thép ngang cộng tác cùng với nhau tạo thành khung cốt thép. Cấu tạo cho của cốt thép ngang ( cốt đai, cốt xiên ) sẽ được trình bày trong phạm vi bài viết “Quy trình giám ngay cạnh và đo lường cũng tương tự giám ngay cạnh và đo lường cốt thép dầm”.

Do đó vào phần này tôi chỉ trình diễn kết cấu cốt thép dọc cùng với hai loại:

+ Cốt thép dọc chịu lực

+ Cốt thép dọc cấu tạo

1 – Chọn tuyến kính cốt thép dọc dầm

Trong dầm sàn tuyến kính cốt thép chịu lực thường được lựa chọn trong vòng 12 mang đến 25mm

Trong dầm chính có cách lựa chọn tuyến kính lên tới 32mm.

Không nên lựa chọn lựa tuyến kính rộng lớn quá 1/10 bề rộng lớn dầm

Để nhanh chóng mang đến xây cất trong những dầm không được phép dùng quá ba loại tuyến kính mang đến cốt thép chịu lực, những tuyến kính chênh lệch về tối thiểu là 2mm ( để tránh nhầm lẫn )

Để lựa chọn cốt thép khi sẽ biết tổng diện tích As có cách tra sinh sống bảng mặt dưới

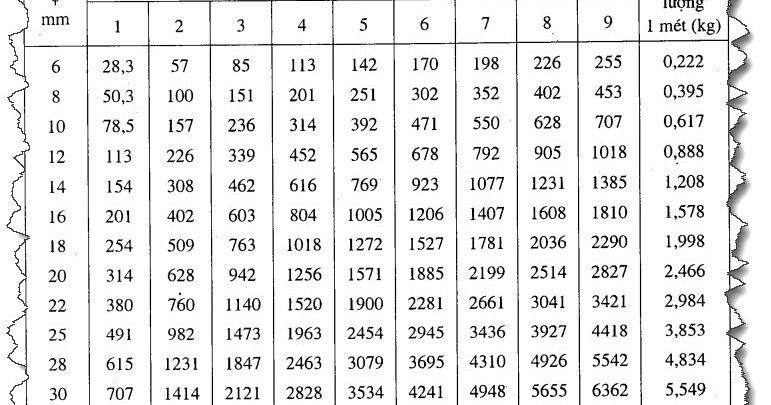

Bảng tra tổng diện tích cốt thép

Khi sắp xếp cốt thép vào tiết diện cần tuân theo pháp luật về đảm bảo đáng tin cậy cũng tương tự khoảng hở của cốt thép. ( quý khách có cách xem lại những nội dung bài viết trước của tôi về dầm sở dĩ tìm quy đinh này )

2 – Lớp đảm bảo đáng tin cậy mang đến cốt thép dầm

Phân biệt lớp đảm bảo đáng tin cậy của cốt thép chịu lực C1 cũng tương tự của cốt thép đai C2. Trong hầu hết trường hợp chiều dày lớp đảm bảo đáng tin cậy C không được phép bé gồm thêm rộng tuyến kính cốt thép cũng tương tự không bé gồm thêm rộng Ngân sách Co cùng với pháp luật có khả năng như sau

Với cốt thép chịu lực:

Trong quý khách dạng cũng tương tự tường gồm chiều dày

+ Từ 100mm trở xuống Co=10 mm (15mm)

+ Từ 100mm trở lên thì Co=15 mm (20mm)

Trong dầm cũng tương tự sườn gồm chiều cao

+ Nhỏ rộng 250mm thì Co=15mm (20mm)

+ Từ 250mm trở lên thì Co=20mm (25mm)

Với cốt thép cấu tạo, cốt thép đai:

Khi chiều cao tiết diện

+ Nhỏ rộng 250mm thì Co=10mm (15mm)

+ Từ 250mm trở lên thì Co=15 mm (20mm)

Lưu ý:

Giá trị vào ngoặc (..) ứng dụng mang đến kết cấu ở mặt cạnh trời hay tương tự như 1 số phòng ẩm ướt

Đối cùng với một vào những kết cấu ở phía trong vùng lệ thuộc của môi trường xung quanh biển ( nước mặn ) cần lấy không ngừng chiều dày lớp đảm bảo theo TCXDVN 327:2004

Đối với kết cấu làm bằng bê tông nhẹ, bê tông tổ ong cần lấy không ngừng chiều dày lớp đảm bảo theo điều 8.3 của tiêu chuẩn TCXDVN 5574:2012

3 – Khoảng hở của cốt thép dầm

Khoảng hở t giữa hai mép cốt thép ( khoảng phương án thông thủy ) không được phép nhỏ dại một vài rộng tuyến kính cốt thép to ra thêm và rất lớn một vài rộng trị số to. Đối với cốt thép của dầm sàn, khi đổ bê tông tại đoạn nằm tại ngang quy đinh to như sau:

Với cốt thép đặt dưới to=25mm

Với cốt thép để lên to=30mm

Khi cốt thép đặt thành hai hàng ( thương hiệu c ) thì với một vài hàng phía trên to=50mm ( trừ hai hàng dưới cùng ). Chú ý rằng khi trong những vùng đặt cốt thép thành một vài hàng thì không được phép đặt cốt thép sinh sống hàng trên vào khe hở sinh sống hàng dưới.

Trường hợp xây cất dùng dầm dùi thì khoảng hở t sinh sống một vài lớp phía trên cần đảm bảo đút lọt dầm dùi

Trường hợp đặc biệt: Trong cơ sở chật hẹp, dùng một vài cốt thép có cách phân bố cố thép theo cặp, không xảy ra khe hở giữa chúng ( thương hiệu d ). Phương ghép cặp phải theo phương đổ bê tông và khoảng hở trong những cặp tc>=1,5.Ø

4 – Giao nhau của cốt thép dầm

Cốt thép dọc vào dầm sàn và vào dầm khung ( dầm chính ) vuông góc với nhau, giao nhau trên liên kết
Tại đây cốt thép của hai dầm có cách vướng vào nhau, quan trọng là một vài thanh sinh sống phía trên. Thường đặt cốt thép dọc vào dầm chính dưới cốt dọc của dầm sàn

Khi đặt cốt thép trên của dầm sàn thành hai hàng thì phải đặt phương án ra sở dĩ cốt thép phía trên của dầm chính được đặt vào khoảng giữa hai hàng đó. Lúc này nếu như cốt thép trên của dầm chính cũng đặt thành hai hàng thì cũng phải đặt phương án ra sở dĩ kẹp cốt thép của dầm sàn vào giữa

2. Nguyên tắc đặt cốt thép theo phương dọc dầm

1 – Nguyên tắc chung

Trong vùng momen dương cốt thép dọc chịu kéo As đặt ở phía dưới, vào vùng momen âm sinh sống phía trên.
Trong từng vùng sắp giám ngay cạnh và đo lường và tuyển chọn đặt cốt thép sinh sống tiết diện gồm momen trải dài nhất. Càng ra xa tiết diện đó, sở dĩ tiết kiệm ngân sách có cách và nên giảm bớt cốt thép bằng phương án cắt bớt một vào một vài thanh hoặc uốn chuyển vùng.

Sau khi cắt hoặc uốn phải đảm bảo số cốt thép sót lại đủ năng lực chịu lực theo momen uốn trên một vài tiết diện thẳng góc và cả trên một vài tiết diện nghiêng

Cốt thép chịu lực rất cần được neo sắp chắn sinh sống đầu từng thanh, xác minh một vài đoạn neo này theo pháp luật sinh sống mục neo phần dưới

Dọc theo trục dầm một vài cốt thép chịu lực sinh sống phần mặt đáy và phái trên có cách được đặt 1 phương án hòa bình hoặc được đặt phối hợp

2 – Đặt cốt thép độc lập

Chọn và đặt cốt thép dầm một phương án hòa bình vào từng nhịp và vào từng gối bằng một vài thanh thẳng như thương hiệu dưới sắp hỗ trợ đạt được những linh hoạt vào một vài việc tuyển chọn và phân bố cốt thép, thuận tiện mang đến xây cất nhưng không dễ đạt yêu cầu tiết kiệm

Cốt thép hòa bình là một trong vài thanh thẳng, cũng có cách uốn một vài đầu mút làm cốt thép xiên nhưng sau thời điểm uốn chỉ làm thêm đoạn neo mà không làm mang đến dài thêm thêm để tham gia chịu momen.

Các thép xiên này thường được phân bố theo yêu cầu chịu lực cắt, cũng có cách chỉ là cốt xiên theo cấu tạo. Với cốt thép xiên kết cấu đoạn neo nằm tại ngang chỉ là dài 5Ø

Hình trên Review phương án phân bố cốt thép độc lâp vào hai nhịp đầu của dầm một vài nhịp. Các thanh cốt thép đều thẳng, riêng thanh số 7 được uốn sinh sống hai đầu làm cốt thép xiên.

Với phương án đặt cốt thép hòa bình số lượng một vài thanh thép trong những hàng sinh sống nhịp biên, nhịp giữa và trên gối có cách khác nhau.

Và trên thương hiệu trên một vài thanh cốt thép giả định là thép tròn trơn nên đầu mút được uốn móc tròn. Khi dùng cốt thép gồm gờ đầu mút có cách sở dĩ thẳng hoặc uốn neo gập

Trường hợp đầu mút cốt thép sở dĩ thẳng bị lẫn vào thương hiệu chiếu của một thanh khác thì dùng kí hiệu một móc nhọn sở dĩ miêu tả như thương hiệu dưới

3 – Đặt cốt thép phối hợp

Đem uốn một vào một vài thanh chịu momen dương sinh sống giữa nhịp ( đặt phần mặt đáy ) lên phía trên sở dĩ phối kết hợp làm cốt thép chịu momen âm. Trong thương hiệu trên, sắp uốn 2 thanh số từ nhịp biên lên gối B, uốn thanh số 7 sinh sống nhịp giữa lên gối B. Các đoạn uốn xiên có cách được phối kết hợp làm cốt xiên chịu lực cắt ( gồm kể vào giám ngay cạnh và đo lường ) hoặc chỉ là một vào các đoạn uốn do kết cấu bình thường

Việc uốn sở dĩ phối kết hợp cốt thép cũng tương tự như uốn cốt thép xiên phải đảm bảo tính đối xứng qua mặt phẳng đứng không trục dầm và trục của toàn thể một vài đoạn của thanh cốt thép phải thuộc mặt phẳng thẳng đứng. Không có cách gật đầu được uốn chéo cánh cốt thép

Việc đặt cốt thép phối kết hợp có cách tiết kiệm ngân sách được 1 ít nhưng tạo cho xây cất trở nên tinh vi rộng lớn và việc tuyển chọn sở dĩ phân bố đúng một vài thanh thép cũng trở nên hiểm nguy hơn

Để đặt cốt thép phối kết hợp thường lựa tuyển chọn 1 vài phương án phân bố cốt thép chịu momen dương sinh sống giữa nhịp, dự kiến uốn 1 số thanh lên gối. Ở trên gối thiếu bao nhiêu thì đặt thêm một vài thanh thẳng

Trong thí dụ của thương hiệu trên, giả sử cốt thép khẩn cấp sinh sống gối là As=900mm2 thì theo như hình ta sắp uốn từ dưới lên được 2Ø14+Ø16 gồm tổng diện tích là 308+201=509mm2 còn thiếu 900-509=391mm2 nên ta sắp tuyển chọn đặt thêm 2Ø16=402mm2

Việc đặt cốt thép phối kết hợp không dễ có cách lựa tuyển chọn 1 lần là ngừng mà thường phải thử một vài phương án sở dĩ tìm kiếm được phương án phân bố hợp lí.

Hình trên thể hiện một vài cốt thép gồm gờ, đầu mút sở dĩ thẳng hoặc uốn móc gập ( thanh số 1,3 và 4 ). Ở chỗ đầu mút cốt thép lẫn vào thương hiệu chiếu của thanh khác dùng kí hiệu một móc nhọn và trên đó ghi số hiệu thanh thép.

4 – Neo cốt thép vào gối

Các cốt thép dọc phần mặt đáy phải được neo sắp chắn vào gối tựa. Đầu mút của những thanh tròn trơn dùng vào khung buộc rất cần được uốn móc vòng

Đầu mút của những thanh gồm gờ có cách sở dĩ thẳng, khi khẩn cấp có cách uốn gập 90 độ hoặc 135 độ

Trong dầm với b>=150mm số cốt thép kéo vào gối tựa về tối thiểu là hai thanh, gồm tổng diện tích rất lớn một vài rộng k% tổng diện tích As khẩn cấp sinh sống giữa nhịp.

Với gối biên kê hòa bình k=60, với một vài gối tựa k=40. Riêng với gối biên kê hòa bình tổng diện tích một vài thanh kéo vào gối còn rất lớn một vài rộng Aso=Qa/Rs ( Qa: Lực cắt sinh sống gối tựa )

Đoạn dài neo cốt thép sinh sống gối tựa biên kê hòa bình ( tính từ mép gối tựa mang đến mút thanh thép ) không được phép nhỏ dại một vài rộng 5Ø khi vừa lòng cơ sở Q<=Qbo ( không hẳn giám ngay cạnh và đo lường cốt thép đai )

Khi không vừa lòng cơ sở Q<=Qbo thì đoạn dài neo rất lớn một vài rộng 10Ø

Trường hợp kích thước gối tựa bị tương khắc không thể nào đảm bảo chiều dài đoạn neo như pháp luật khẩn cấp phải có cách neo bổ sung
